　　生产线布置图

　　上料平台—开卷机—伺服送料—冲孔冲压—辊压成型—切断—翻转送料

　　tf74-41. 3x光伏支架/金属支吊架型钢自动生产线，通过切换可生产多种截面规格型号支架型材，更换板型快捷方便，一个人即可操作整线。plc集中控制整线的开卷、校平送料、

　　定长冲孔、辊压成型、随动切断、出料。可一次设定多组制件数据任务，自动化生产，可遥控控制。

　　概述

　　设备概述：

　　1.双悬臂齿轮传动装置，机器的制造宽度可调整持续，可改变型材的宽度和高度。

　　2.牌坊20道成型，主机由交流电机，减速机，牌坊，变速箱，水平调节系统和轧制模具。机座和传输采用焊接结构，具有硬度的处理，轧辊材质为45#钢。

　　3，辊压成型工艺是由德国copra软件制作;进行有限元工艺分析和检查。提高线速度，降低成形阻力。从而保证设备的准确度和稳定性。

　　tf光伏支架冷弯生产线

　　技术参数:

　　tf光伏支架生产线在线润滑部分

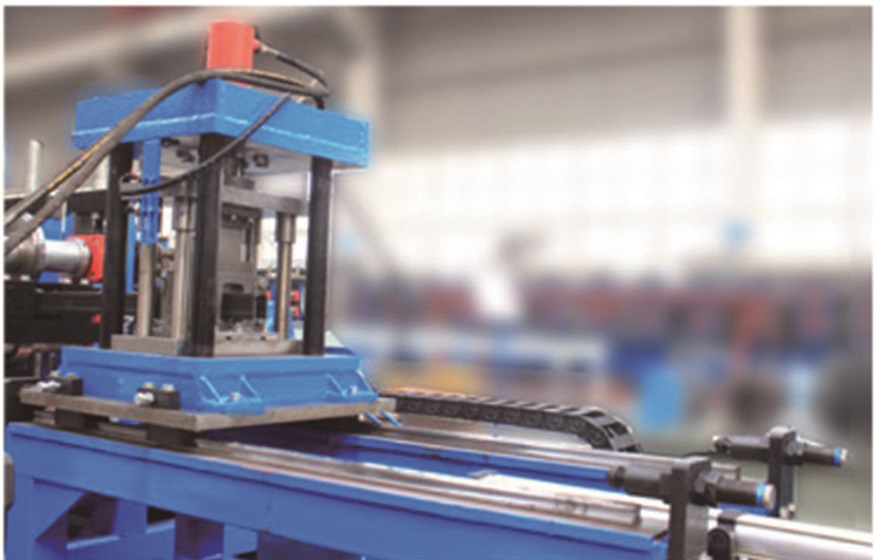

                tf光伏支架/金属支吊架型钢冷弯生产线                                       tf光伏支架/金属支吊架型钢冷弯生产线冲床部分

       tf光伏支架/金属支吊架型钢冷弯生产线开卷部分
